Yageo-國巨貼片電容命名規則
瀏覽次數：1895
|
發布日期：2020-11-25

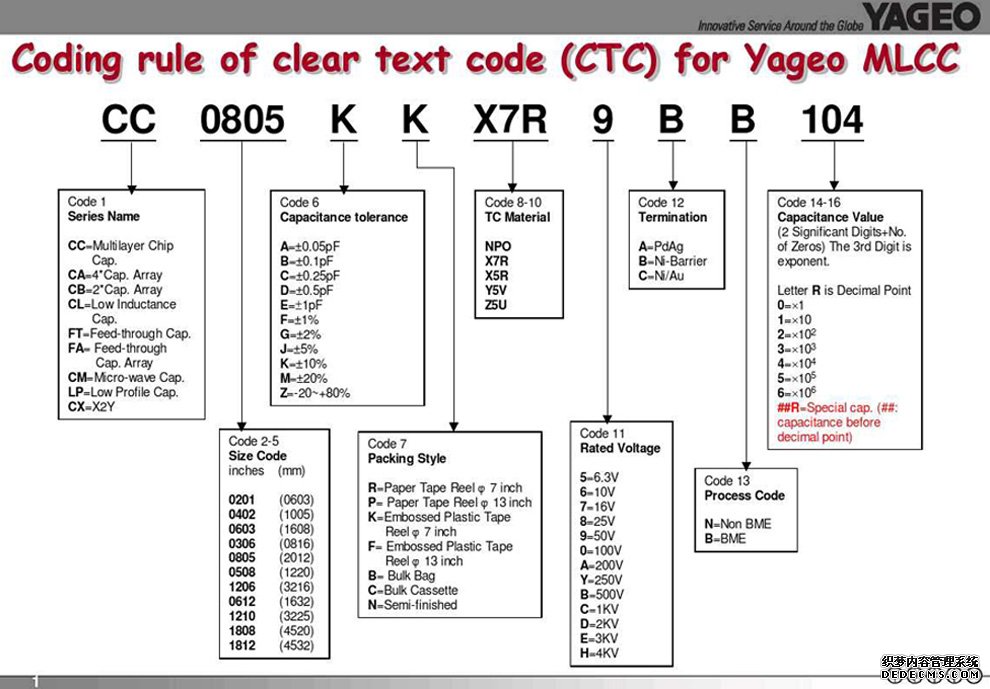

例如：國巨貼片電容：CC 0805 J R NPO 9 B N 101
CC：表示國巨電容系列名稱——多層陶瓷貼片電容。國巨電容的系列還有CA（表示排容），CH（表示高頻電容）等等。
0805：表示尺寸，長度為0.08英寸，寬度為0.05英寸。此外，常見的電容尺寸還有0201，0402，0603，1206，1210，1808，1812等。
J：表示電容容量的誤差精度為±5%；另外B=±0.1PF,C=±0.25PF,D=±0.5PF,F=±1PF,G=±2PF,K=±10%,M=±20%,Z=-20%~+80%。
R：表示7寸盤紙帶包裝。 此外還有P = Paper tape reel ? 13 inch （紙帶卷?13英寸）
K = Embossed plastic tape reel ? 7 inch（模壓塑料磁帶卷?7英寸）F = Embossed plastic tape reel ? 13 inch. （模壓塑料磁帶卷?13英寸）
B = Bulk Bag C = Bulk Cassette（散裝盒）
NPO：表示電容材質。此外，常用的電容材質還有X5R,X7R,Y5V，Z5U。
9：表示電壓為50V
4=4V, 5=6.3V, 6=10V, 7=16V, 8=25V, 0=100V, A=200V, B=500V, C=1KV, D=2KV, E=3KV等（注意：100V是用數字0表示，不是字母O）
B：表示端頭材料是鎳電極。Ni--Barrier 另外還有A = PdAg表示鈀銀
N：表示NPO。N = Non BME B = BME
101：表示容值，前面兩個數字為有效數字，第三個數字表示有幾個零。101=100PF, 102=1000PF, 103=10,000PF……以此類推。
1法拉(F)= 1000毫法(mF)＝1000000微法(μF)
1微法(μF)= 1000納法(nF)= 1000000皮法(pF)。
